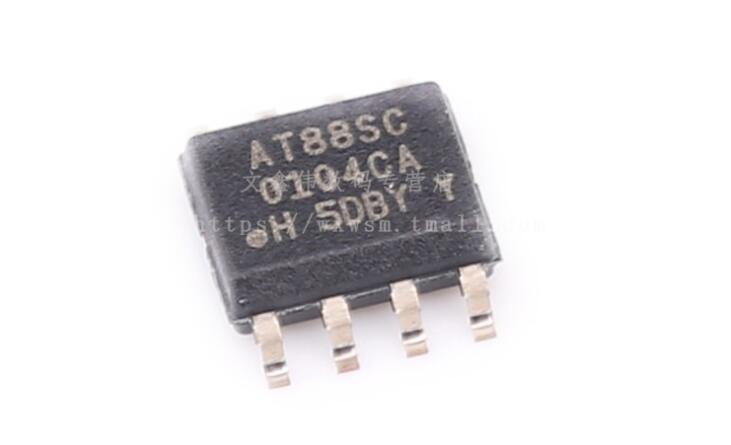

AT88SC0104C芯片和DS28E01芯片類似，該加密芯片與CPU進行交互認證，實現系統的防拷貝，該加密芯片內部配置數據基本無法獲取，與CPU間通信采用密文方式。安全性較好。
AT88SC0104C芯片解密
如今，維動智芯科技設計者可以進行AT88SC010TC解密，利用各種技術保護配置數據—OTP （反熔絲、基于閃存的可重復編程存儲單元以及可重復編程、基于SRAM的可配置邏輯單元。由于配置數據存儲于AT88SC0104C解密芯片，并且芯片具有防止存儲數據讀取的機制基于閃存的解決方案都提供了相對安全的方案。此外，除非采用非常復雜的方法來使安全機制失效，否則數據遭到破壞的可能性非常低

AT88SC168保密性能強，讀寫速度快，無需先擦除就可以進行寫操作。
AT88SC1608加密卡時鐘頻率為1MHz，支持頁寫方式(16字節/頁)，如果以頁寫方式訪問的話，訪問時間為10ms(最大)/頁；工作電壓為2.7V—5.5V；寫/擦除次數為10萬次；數據保持100年；工作溫度為0—70℃；通訊協議符合ISO/IEC 7816-3同步協議。
尤其是AT88SC1608加密卡的高保密性能十分突出，除了帶加密邏輯，還具有高保密認證及反截取跟蹤技術，64位相互認證及認證錯誤計數器,錯誤計數8次。
AT88SC1608具有1個128字節設置區和8個256字節應用分區，8個區可以自由合并，分別受讀密碼、寫密碼（16套密碼、各3個字節）控制，錯誤計數8次。
下面將利用本加密芯片進行產品加密的最安全模式的原理及其實現過程進行闡述。
1）芯片的認證：通過讀取芯片配置區內的序列號，制造商ID以及加密的存儲區，獲得數據進行64位密鑰的運算（自制的F1算法），得到芯片內部的加密種子Gc。再獲得芯片內部的特定寄存器的隨機數Ci 和CPU產生的隨機數Q1，利用芯片內部的F2算法，芯片和CPU分別進行F2（Ci，Q1，Gc）運算，利用計算結果進行雙向判斷，從而完成認證
2）芯片的加密認證：芯片認證完成后，采用第一步運算產生的SK（F2算法特定處的中間結果），以及由認證更新過得Ci+1 和CPU產生的隨機數Q2再進行一次加密運算F2（Ci+1，Q2，SK）認證，最后再通過讀取芯片內部更新的Ci+2與CPU計算的結果進行比較，如果相同，則加密認證完成，進入加密模式。
3）加密模式下訪問加密的存儲區：在加密模式下，I2C總線上傳輸的數據為經過加密的密文數據，首先將存儲區的密碼進行加密，發送給芯片進行認證；然后利用加密讀指令加密訪問帶密碼的加密存儲區，將獲得數據進行解密，并與產品內部特定存儲空間的數據進行比較，如果相同，則更新芯片內部的數據和FLASH的數據。如果上述操作均成功，則完成加密認證任務的處理。
